在HDD泥漿回收系統中，真空除氣器利用真空泵的抽吸作用，在真空罐內造成負壓區，泥漿在大氣真空除氣器壓的作用下，通過吸入管進入轉子的空心軸，再由空心軸四周的窗口，呈噴射狀甩向罐壁，由于碰撞及分離輪的作用，使鉆井液分離成薄層，浸入泥漿中的氣泡破碎，氣體逸出，通過真空泵的抽吸及氣水分離器的分離，氣體由分離器的排氣管排往安全地帶，泥漿則由葉輪排出罐外。由于主電機先行啟動，與電機相聯的葉輪呈高速旋轉狀態，所以泥漿只能從吸入管進入罐內，不會從排液管被吸入。

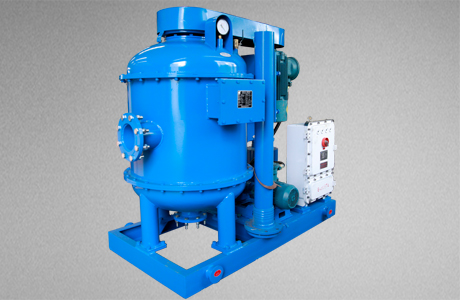

真空除氣器
真空除氣器的安裝與使用：
1.安裝時，對場地要求不甚嚴格。只要無明顯的傾斜即可。
2.啟動前，應將排液管及吸入管的末端同時浸入泥漿中，否則，將無法工作。
3.排氣管進氣口處應加裝過濾網(40～60目)，以防顆粒狀物體進入泵內。
4.啟動前，先將真空泵供水管線上的的球閥打開，(亦可拆掉真空泵的供水管線，改用軟管供水)再擰開氣水分離器上的絲堵，給其充水，待水從溢流口溢出時停止，并旋上絲堵。最后，用手或管鉗轉動聯軸器數周，以確認泵內沒有卡住或其它損壞現象，再行啟動。
5.啟動前，應先搞清電機的旋轉方向，真空泵及主電機皮帶護罩上均標有方向箭頭標記，應與其方向一致，絕對禁止反向運轉。
6.當真空泵內的工作水是由氣水分離器供給時，應確保水的溫度至多比周?chē)鷾囟雀?50C-200C，否則應更換新的冷水，以便真空泵能正常工作。
7.使用完畢后必須將泵及氣水分離器內的水放掉。
8.用戶自備排液軟管及排氣軟管。
此外，需要注意的是真空泵和電機的安裝。
真空泵在安裝前，先用手轉動一下聯軸器，以證實泵內是否有卡住及其它損壞現象，如無，將泵安裝在泵座上。電機固定在泵座上以前，應校正電機軸與泵軸的同心度。因?yàn)殡姍C(jī)軸和泵軸即使是極小的傾斜也會引起軸承發熱和零件的嚴重磨損等后果。將直尺平行放在聯軸器上，在整個圓周的任何位置都與聯軸器圓周密合沒有間隙，且聯軸器的軸向間隙都相等時，則達到了所要求的同心度。
