鉆井液振動篩設備簡介：石油振動篩是鉆井液凈化系統中的一級固控設備，用于將鉆井液中所含的大顆粒鉆屑分離出來，而經過處理的含較小顆粒的鉆井液可以進入下一級的固控設備做進一步處理。

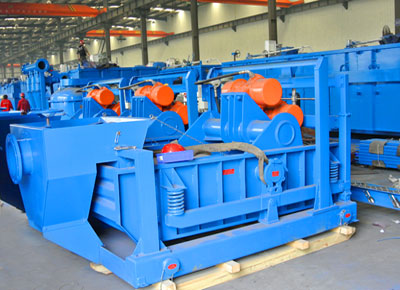

科迅振動篩主要結構和工作原理：KOSUN QZS系列振動篩是焊接結構件，激振電機和篩板通過構件安裝在篩箱上。篩框安放在支撐調節橫梁上，在靠近篩箱的四個角落位置附近安裝有減震彈簧，可以使周邊的構件或設備免受篩箱振動的影響。篩箱上裝有若干篩網板，用快裝式螺栓及勾邊體張緊固定。橫向和縱向的支撐條共同作用使篩框有足夠的強度，篩框沿橫向形成一略微凸起的弧形，這樣更易使篩網在張緊時與篩框緊貼，以便在工作過程中延長篩網的使用壽命及提高固體顆粒的處理效率。
AWD專利技術的提升機構操作輕松快捷，維護更簡便。
專利號：201220053113.4和201020178779.3
科迅機械直線篩的發展:
更便捷、更科學、更高效。直線篩的功效:
作為一級固控設備，在泥漿密度為9-10ppg篩網目數為140時，KOSUN 直線振動篩平均處理速率為600-750 GPM。
作為清潔器,直線振動篩能有效減少旋流器底流中的鉆井液流失。
作為油基鉆屑干燥機，經KOSUN直線振動篩二次處理的油基鉆屑中油份質量比例低于10%。直線篩的特點和優勢:
1. 高G力的激振強度(可視工況需要進行調整)。
2. 快速鉆屑輸送速度及較高的處理能力。
3. 可處理大排量大比重鉆井液。
4. 篩框角度調節裝置，調節幅度-1°~5°。
5. 快裝式張緊系統，易于更換篩網。
6. 進料箱有堰式和箱式兩種。
7. 鉤邊篩網有波浪式篩網和平面篩網。直線篩的運動軌跡及經濟性:

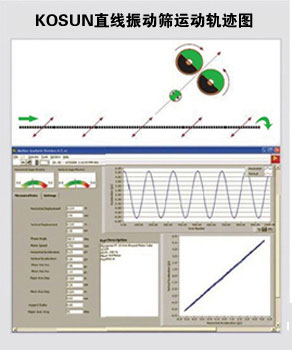

上下直線式運動軌跡。
科迅直線篩在處理大排量鉆井液時優勢明顯，此種工況下，直線振動篩輸出的強大激振力，通過高效的直線振動軌跡快速移除大量固相，能有效清除鉆井液中的較大顆粒。型號KOSUN QZS703KOSUN QZS833
篩床數量單個篩床
處理量m3/h/GPM113-136/500-600136-170/600-750
電機功率kW/HP2×1.72/2×2.312×1.72/2×2.31
振動強度≤7.4G(可調)
篩床調節-1°~+5°-1°~+5°
電制380V/50Hz，460V/60Hz或由客戶指定
篩網m2/ ft22.2/ 242.7/29
篩網尺寸mm/in700×1050/27.6×41.3830×1080/32.7×42.5
偃高mm/in882/34.7
尺寸mm/in2818×1840×1640 111×72.4×64.53190×1870×1640 125.6×73.6×64.5
重量kg/lbs1815/40001930/4255
備注泥漿處理量測試：對于單個篩床，密度是1.2g/cm3，粘度是45s，篩網是API 40。

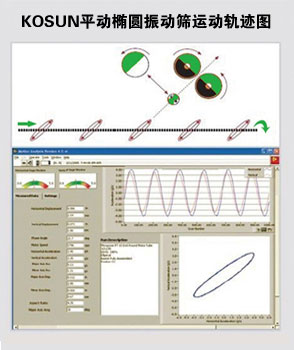

科迅橢圓振動篩在處理高粘性鉆井液時優勢明顯，此種工況下，通過優化的平動橢圓振動軌跡高效移除粘性固相，使鉆井液中的較大顆粒被有效清除，同時，相對緩和的振動強度能有效降低篩消耗。平動橢圓振動篩的運動軌跡
平動橢圓式運動。平動橢圓振動篩的特點和優勢:
1. 均衡的橢圓軌跡能有效減少篩孔阻塞現象，保證透篩率。
2. 有利于提高粘性鉆井液中鉆屑的輸送速度，防止糊篩。
3.可處理大比重高粘性鉆井液。
4.更干燥的鉆屑。
5.更長的篩網壽命。
6.-1°~+5°篩框角度調節裝置。
7.快張式張緊系統，易于更換篩網。
8.進料箱有堰式和箱式兩種。
9.鉤邊篩網有波浪式篩網和平面篩網。
型號KOSUN QTS703
篩床數量單個篩床D9E890
處理量m3/h/GPM113-136/500-600
電機功率kW/HP1.65+1.0/2.21+1.34
振動強度≤6.5G(可調)
篩床調節-1°~+5°
電制380V/50Hz，460V/60Hz或由客戶指定
篩網m2/ ft22.2/24
篩網尺寸mm/in700×1050/27.6×41.3
偃高mm/in882/34.7
尺寸mm/in2818×1840×1640/111×72.4×64.5
重量kg/lbs1790/3946
備注泥漿處理量測試：對于單個篩床，密度是1.2g/cm3，粘度是45s，篩網是API 40。
